4-72(79)離心風機

一、產品概況

本系列風機具有效率高、噪音低、壓力曲線平穩、使用范圍廣等特點。 4-72(79)離心風機 離心風機 ，主要用于廠礦企業、體育館、歌劇院、地下室、大小賓館、酒樓、商場或者其他大型建筑的室內通風換氣、除塵降溫等用途，也可以與其他各類機械設備配套做氣體循環使用。 輸送的氣體介質為空氣和其他不自然、對人體無害、無腐蝕性的氣體。B4-72(79)離心風機采用防爆電機，可作為易燃揮發性氣體的通風換氣用，氣體內不允許有粘性物質塵土及固體雜質，介質溫度一般不超過50℃（最高不超過80℃）。         根據不同的需要可以制作成A式電機傳動、C式皮帶傳動，D式聯軸器傳動等，也可以根據不同防腐防爆要求，制作成4-72(79)離心風機、防爆風機，4-72(79)離心風機 防腐風機等。對于4-72(79)離心風機 A式電機直連式傳動的離心風機 ，作為專用的水洗臺、拋光專用風機。         性能范圍： 流量：991～221730 m3/h 全壓：196～3195 Pa。
4-72(79)離心風機 型號:：2.8#-6# 風量:565-15455m3/h 風壓:176-3334Pa 特點：采用A式直聯傳動,后傾式離心葉輪,通風換氣、可制作成防爆及防腐型,有鋼制和玻璃鋼制作 應用：各類大中型工廠和高級民用建筑.大型場館
4-72(79)離心風機 型號：6#-12# 風量:4420-48800m3/h 風壓:317-2118Pa 特點：采用C式皮帶傳動,后傾式離心葉輪,通風換氣、可制作成防爆及防腐型,有鋼制和玻璃鋼制作 應用：各類大中型工廠和高級民用建筑.大型場館

二、風機型式及傳動型式

風機分左旋和右旋兩種型式，從電機(皮帶輪)側正視，葉輪按順時針方向旋轉為右旋，逆時針旋轉為左旋。A式為電機直聯傳動, B、C、E式為皮帶傳動，D、F式為聯軸器傳動。

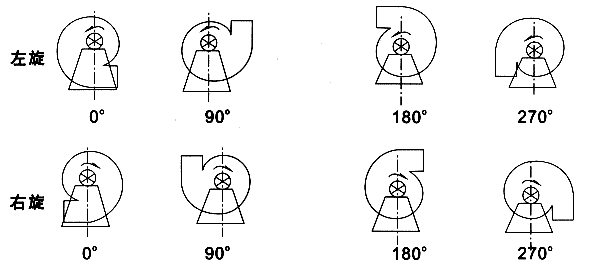

4-72、4-79型離心風機的風口位置示意圖

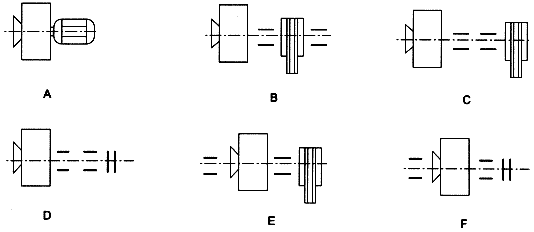

4-72、4-79型離心風機六種傳動方式置示意圖

4-72離心通風機性能參數

型號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (KW)
2.8A	2900	1131	994	1.5
		1310	966
		1480	933
		1659	887
		1828	835
		2007	770
		2177	702
		2356	606
	1450	565	248	0.55
		655	241
		740	233
		829	221
		914	208
		1003	192
		1088	175
		1178	151
3.2A	2900	1688	1300	2.2
		1955	1263
		2209	1220
		2476	1160
		2729	1091
		2996	1006
		3250	918
		3517	792
	1450	884	324	1.1
		978	315
		1104	304
		1238	289
		1365	272
		1498	251
		1625	229
		1758	198
3.6A	2900	2664	1578	3
		3045	1531
		3405	1481
		3786	1419
		4146	1343
		4527	1256
		4887	1144
		5268	989
	1450	1332	393	1.1
		1522	381
		1706	369
		1893	353
		2073	335
		2263	313
		2444	285
		2634	247
4A	2900	4012	2014	5.5
		4506	1969
		4973	1915
		5468	1830
		5962	1723
		6457	1606
		6924	1459
		7419	1320
	1450	2006	501	1.1
		2253	490
		2487	476
		2734	455
		2981	429
		3228	400
		3462	363
		3709	329
4.5A	2900	5712	2554	7.5
		6416	2497
		7081	2428
		7785	2320
		8489	2184
		9194	2036
		9859	1849
		10562	1673
	1450	2856	634	1.1
		3208	620
		3540	603
		3893	577
		4245	543
		4597	506
		4929	460
		5281	416
5A	2900	7728	3187	15
		8855	3145
		9928	3074
		11054	1962
		12128	2792
		13255	2567
		14328	2335
		15455	2019
	1450	3864	790	2.2
		4427	780
		4964	762
		5527	735
		6064	693
		6628	637
		7164	580
		7728	502
6C	1450	6677	1139	4
		7650	1124
		8578	1099
		9551	1059
		10476	999
		11452	919
		12379	836
		13353	724
	960	4420	498	1.5
		5065	492
		5679	481
		6324	463
		6938	437
		7582	402
		8196	366
		8841	317
6C	1800	8288	1760	7.5
		9497	1736
		10648	1697
		11856	1635
		13008	1543
		14216	1418
		15367	1291
		16576	1116
	1600	7667	1389	5.5
		8442	1370
		9465	1339
		10539	1291
		11562	1217
		12637	1119
		14734	1019
	1250	5756	846	3
		6595	835
		7395	816
		8234	786
		9033	742
		9873	682
		10672	621
		11511	537
	1120	5157	679	2.2
		5909	670
		6626	655
		7379	631
		8094	595
		8846	547
		9562	498
		10134	431
	1000	4605	541	2.2
		5276	534
		5916	522
		6587	503
		7227	474
		7898	436
		8538	397
		9209	344
8C	1800	19646	3143	30
		22511	3101
		25240	3032
		28105	2920	37
		30834	2754
		33699	2531
		36427	2303
	1600	17463	2478	22
		20010	2445
		22435	2390
		24982	2303	30
		27408	2171
		29954	1996
		32380	1816
	1250	13643	1507	11
		15633	1487
		17527	1454
		19517	1401
		21412	1321
		23402	1215
		25297	1106
	1120	12224	1209	7.5
		14007	1193
		15705	1166
		17487	1124
		19185	1060	11
		20968	975
		22666	887
	1000	10914	963	5.5
		12506	950
		14022	929
		15164	895
		17310	844	7.5
		18721	777
		20237	707
	900	9823	779	4
		11255	769
		12620	752
		14052	725	5.5
		15417	683
		16849	629
		18213	572
10C	1120	31237	1902	30
		34006	1877
		36775	1801
		39146	1714
		41451	1618
		43722	1505
	1000	27890	1514	18.5
		30363	1494
		32835	1434
		34952	1364
		37010	1288
		39039	1199
	900	25101	1225	15
		17326	1209
		29551	1161
		31457	1104
		33309	1042
		35134	970
	800	22312	967	11
		24290	954
		26268	916
		27961	872
		29608	823
		31230	766
	710	19802	761	7.5
		21557	751
		23313	721
		24816	686
		26277	648
		27717	603
	630	17571	599	5.5
		19128	591
		20686	568
		22019	540
		23316	510
		24594	475
12C	1000	48195	2185	45
		53467	2156
		56739	2070
		60397	1969	55
		63953	1856
		67457	1729
	900	43375	1767	37
		47220	1744
		51065	1674
		54357	1593
		57557	1504
		60712	1399
	800	38556	1395	22
		41973	1376
		45391	1321
		48317	1257	30
		51162	1187
		53966	1104
	710	34218	1097	18.5
		37251	1083
		40284	1040
		42882	989
		45406	934
		47895	869
	630	30362	863	15
		33054	852
		35745	818
		38050	778
		40290	735
		42498	684
	560	26989	682	7.5
		29381	673
		31774	646	11
		33822	615
		35812	580
		37776	540

4-79離心通風機性能參數

型號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (KW)
3A	2900	1970	1196	1.5
		2180	1167
		2430	1157
		2670	1117
		2900	1068
		3130	1039
		3480	892
		3830	725
	1450	990	304	0.75
		1100	294
		1220	284
		1340	274
		1450	265
		1560	255
		1740	225
		1910	176
3.5A	2900	3120	1627	3
		3460	1588
		3860	1568
		4240	1509
		4600	1460
		4960	1421
		5520	1205
		6070	980
	1450	1560	412	1.1
		1750	402
		1930	392
		2120	382
		2300	363
		2480	353
		2760	304
		3040	245
4A	2900	4670	2316	5.5
		5220	2078
		5760	2048
		6310	1980
		6860	1901
		7410	1852
		8240	1578
		9080	1274
	1450	2330	529	1.1
		2610	519
		2880	510
		3160	490
		3430	480
		3710	461
		4120	392
		4540	323
4.5A	2900	6640	2696	11
		7440	2626
		8200	2598
		8990	2510
		9790	2412
		10550	2343
		11720	2000
		12920	1618
	1450	3320	676	1.5
		3720	657
		4110	647
		4510	627
		4890	598
		5270	588
		5860	500
		6450	402
5A	2900	9100	3334	15
		10200	3255
		11250	3216
		12350	3099
		13410	2981
		14480	2902
		16100	2471
		17720	2000
	1450	4560	833	2.2
		5100	813
		5630	804
		6180	774
		6710	745
		7240	725
		8050	617
		8860	500
6A	1450	4890	1196	5.5
		8820	1176
		9740	1157
		10700	1117
		11600	1068
		12520	1039
		13920	892
		15320	706
	960	5230	529	1.5
		5840	519
		6420	509
		7080	490
		7680	470
		8290	451
		9220	402
		10100	313
7C	1250	10820	1206	7.5
		12120	1186
		13340	1167
		14650	1127
		15850	1078
		17150	1049
		19160	902
		20850	715
	1120	9650	970	5.5
		10830	951
		11950	931
		13100	902
		14200	863
		15350	843
		17200	725
		18800	549
7C	1000	8650	774	4
		9660	755
		10660	745
		11700	715
		12700	685
		13700	666
		15300	578
		16800	460
	900	7780	627	3
		8690	608
		9600	598
		10500	578
		11400	558
		12300	539
		13800	470
		15100	372
	800	6920	500	2.2
		7730	480
		8400	470
		9260	460
		10160	441
		10970	421
		12240	372
		12440	294
8C	1600	21500	2490	30
		24000	2451
		26500	2422
		29200	2334
		31600	2235
		34200	2177
		38100	1873
		41700	1480
	1270	17100	1569	15
		19100	1549
		21050	1529
		23200	1471
		25100	1412
		27100	1372
		30200	1176
		33100	931
	1120	15050	1225	11
		16800	1206
		18550	1186
		20400	1147
		22100	1098
		23900	1068
		26700	921
		29200	725
	1000	13450	970	7.5
		15000	961
		16550	951
		18500	912
		19750	872
		21400	853
		23800	735
		26050	578
	900	12100	784	5.5
		13500	774
		14900	764
		16650	735
		17800	706
		19250	686
		21400	598
		23500	470
	800	10760	617	4
		12000	612
		13250	608
		14800	578
		15800	558
		17130	549
		19050	470
		20850	353
	710	9520	490	3
		10660	470
		11750	465
		13140	460
		14030	441
		15000	431
		16900	372
		18800	294
	1170	34600	2118	37
		39900	2079
		45000	1941
		50300	1804
		53700	1618
		57100	1441
	1000	29600	1539	22
		34100	1510
38400		1412
42900		1314
45900		1176
48800		1049
940	27850	1363	18.5
	32050	1333
	36100	1255
	40300	1167
	43200	1049
	45900	931
830	24550	1059	15
	28300	1039
	31850	970
	35600	902
	38100	813
	40500	725
740	21900	843	11
	25200	823
	28400	774
	31800	715
	34000	647
	36100	578
10C	660	19500	666	7.5
		22500	657
		25300	617
		28300	568
		30300	509
		32200	460
12C	940	48200	1951	55
		55400	1922
		62400	1794
		69600	1676
		74600	1490
		79300	1333
	830	42500	1529	37
		48900	1500
		55200	1402
		61500	1304
		65900	1167
		70100	1039
	740	37900	1216	22
		43600	1196
		49200	1108
		54800	1039
		58700	931
		62400	823
	660	33800	961	18.5
		38900	951
		43800	882
		48900	823
		52400	735
		55700	657
	580	29700	755	11
		34200	745
		38500	686
		43000	637
		46100	568
		48900	509
	520	26650	603	7.5
		30650	598
		34500	549
		38550	509
		41300	451
		43900	402

4-79離心通風機性能參數

三、4-72、4-79系列風機外形尺寸

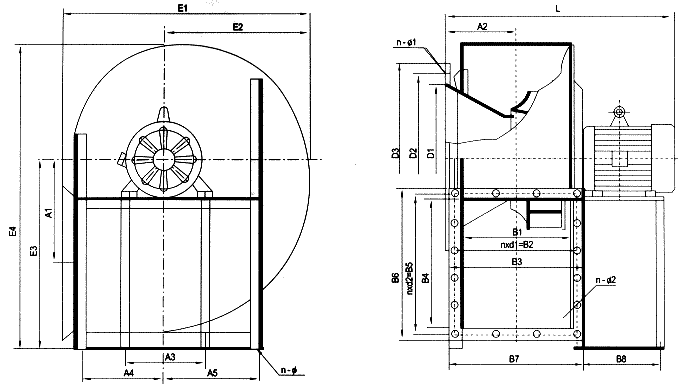

(一)、4-72、4-79系列2.8A-6A離心風機外形圖

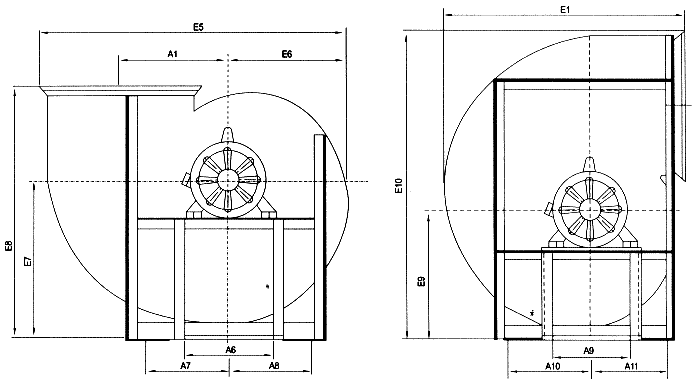

(二)、4-72、4-79系列6C-12A離心風機外形圖

(三)、4-72系列2.8A-6A離心風機外形及安裝尺寸表

4-72系列2.8A-6A離心風機外形尺寸表

型號

進風口尺寸

出風口尺寸

D1

D2

D3

n-Φ1

B1

B2

B3

B4

B5

B6

n1×d1

n2×d2

n-Φ2

2.8A

Φ280

Φ305

Φ330

8-Φ8.5

202

234

262

228

258

288

3×78

3×96

12-Φ10

3.2A

Φ320

Φ350

Φ380

10-Φ9.5

230

258

290

260

292

320

3×86

4×73

14-Φ10

3.6A

Φ360

Φ390

Φ420

10-Φ9.5

258

300

338

292

332

372

4×75

4×86

16-Φ10

4A

Φ400

Φ430

Φ460

10-Φ9.5

286

324

366

324

364

404

4×81

4×91

16-Φ10

4.5A

Φ450

Φ480

Φ510

10-Φ9.5

315

356

395

360

400

440

4×89

5×80

18-Φ10

5A

Φ500

Φ540

Φ580

12-Φ9.5

350

400

430

400

450

480

4×100

5×90

18-Φ10

6A

Φ600

Φ640

Φ680

12-Φ8.5

426

475

526

484

534

584

5×95

6×89

22-Φ10

4-72系列2.8A-6A離心風機安裝尺寸表

型號	電機型號	安 裝 尺 寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
2.8A	Y802-2	232	199	196	100	125	177	225	125	165	145	125	180	160
3.2A	Y90S-2	270	160	226	114	140	190	200	140	200	160	140	190	190
	Y712-4
3.6A	Y100L-2	298	160	258	128	140	217	217	140	200	200	140	217	217
	Y802-4		150
4A	Y132S-2	336	230	282	143	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5A	Y132S-2	365	240	319	160	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5A	Y160M-4	400	355	353	177	270	293	293	270	270	270	270	293	293
	Y90L-4		180			150			150			150
6A	Y112M-4	470	185	423	213	195	375	405	195	395	335	195	405	375
	Y100L-6		178			155			155			245

續表

型號	電機型號	安 裝 尺 寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
2.8A	Y802-2	496	274	355	587	574	232	290	512	250	592	482	6-Φ10
3.2A	Y90S-2	554	314	405	671	652	266	330	570	282	668	534	6-Φ12
	Y712-4
3.6A	Y100L-2	638	352	460	762	742	304	360	658	313	752	590	6-Φ12
	Y802-4											565
4A	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12
	Y802-4											602
4.5A	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12
	Y90S-4											942
5A	Y160M-4	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14
	Y90L-4											746
6A	Y112M-4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14
	Y100L-6											824

(四)、4-72系列6C-12C離心風機外形尺寸表

型號	進風口尺寸		出風口尺寸									H1	H2	H3
	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ1	n1×d1	n2×d2
6C	Φ600	Φ640	426	475	526	484	534	584	11-Φ12.5	5×95	6×89	830	680	580
8C	Φ800	Φ840	560	610	660	640	690	740	22-Φ12.5	5×122	6×115	1040	880	760
10C	Φ1000	Φ1050	710	762	810	808	858	908	21-Φ12.5	6×127	6×143	1300	1100	950
12C	Φ1200	Φ1250	850	910	970	968	1032	1088	30-Φ12.5	7×130	8×129	1500	1300	1100

(五)、4-79系列3A-6A離心風機外形尺寸表

4-72系列3A-6A離心風機外形尺寸表

型號

進風口尺寸

出風口尺寸

D1

D2

D3

n-Φ1

B1

B2

B3

B4

B5

B6

n1×d1

n2×d2

n-Φ2

3A

Φ300

Φ330

Φ360

8-Φ8.5

216

246

276

244

276

304

3×82

3×92

12-Φ10

3.5A

Φ350

Φ380

Φ410

10-Φ8.5

251

292

331

284

324

364

4×73

4×81

16-Φ10

4A

Φ400

Φ430

Φ460

10-Φ8.5

286

324

366

324

364

404

4×81

4×91

16-Φ10

4.5A

Φ450

Φ480

Φ510

10-Φ8.5

315

356

395

360

400

440

4×89

5×80

18-Φ10

5A

Φ500

Φ540

Φ580

12-Φ8.5

350

400

430

400

450

480

4×100

5×90

18-Φ10

6A

Φ600

Φ640

Φ680

12-Φ8.5

426

475

526

484

534

584

5×95

6×89

22-Φ10

4-72系列3A-6A離心風機安裝尺寸表

型號	電機型號	安 裝 尺 寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
3A	Y802-2	256	140	209	145	125	183	230	125	170	170	125	230	183
	Y701-4
3.5A	Y901-2	291	160	249	173	140	217	217	140	200	200	140	217	217
	Y801-4		150
4A	Y132S-2	336	230	282	199	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5A	Y132S-2	365	240	319	225	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5A	Y160M-4	400	355	353	251	270	293	293	270	270	270	270	293	293
	Y90L-4		180			150			150			150
6A	Y112M-4	470	185	423	291	195	375	405	195	395	335	195	405	375
	Y100L-6		178			155			155			245

續表

型號	電機型號	安 裝 尺 寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
3A	Y802-2	527	294	380	628	611	249	310	544	260	623	498	6-Φ10.5
	Y701-4
3.5A	Y901-2	612	344	450	741	721	291	345	638	300	731	583	6-Φ12.5
	Y801-4											558
4A	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12.5
	Y802-4											602
4.5A	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12.5
	Y90S-4											642
5A	Y160M-4	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14.5
	Y90L-4											746
6A	Y112M-4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14.5
	Y100L-6											824

(六)、4-79系列7C-12C離心風機外形尺寸表

型號	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	M1	L	W
7C	970	1940	493	252	548	1058	1193	677	840	1412	826	1439	1243	1266	12	2100	1190
8C	1060	2120	562	283	610	1121	1578	168	960	1608	932	1578	1628	1489	12	2300	1270
10C	1250	2500	702	358	780	1385	1674	962	1200	2012	1156	1968	1724	2018	12	2700	1570
12C	1600	3200	842	428	920	1516	2004	1152	1400	2372	1386	2358	2054	2408	12	3400	1700

四、訂貨須知

訂貨時應注明風機的型號、型號、轉速、風量、壓力、傳動方式、出風口角度、旋轉方向及電動機型號規格。
